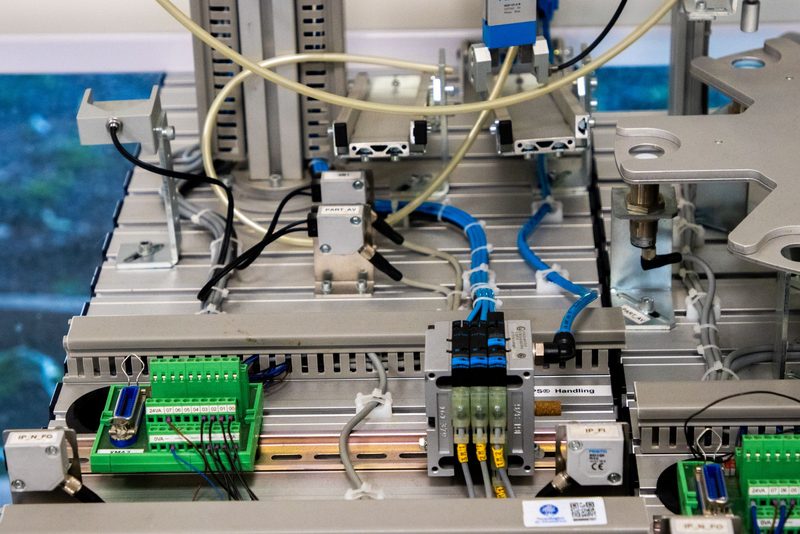

Kabelkonfektion für den Maschinen- und Anlagenbau – Sensorleitungen, M12 und Kabelbäume für Maschinenmodule

Maschinen- und Anlagenbau: welche Kabelsätze wir fertigen und worauf es ankommt

Welche Kabelsätze stecken in einer Maschine, bevor die Endmontage beginnt? Meist vier Gruppen: Sensor- und Aktorleitungen zu Näherungsschaltern, Zylinderschaltern und Lichtschranken, Motoranschlussleitungen zu Stellantrieben und Lüftern, Modulkabelbäume, die Greifer, Förderstrecke oder Dosiereinheit mit dem Klemmkasten des Moduls verbinden, und Litzen mit Aderendhülsen für Klemmleisten. Die Querschnitte liegen im Maschinenbau typischerweise zwischen 0,25 und 1,5 mm², nur Schutzleiter und Motorzuleitungen sind stärker – insgesamt arbeiten wir mit 0,14–6 mm². Rundsteckverbinder an Sensorleitungen beschreibt die Konfektionsart M8/M12 und Sensor-/Aktorleitungen.

Warum geben Maschinenbauer gerade diese Arbeit ab? Weil sie in der eigenen Halle teuer ist: Eine Sondermaschine braucht oft 30 bis 80 verschiedene Leitungen, jede in kleiner Stückzahl, und die eigenen Elektromonteure stehen am Abisoliertisch statt an der Inbetriebnahme. Wir liefern die Leitungen je Maschine oder je Modul als fertigen Satz, gebündelt und mit Bundetikett, sodass in der Endmontage nur noch gesteckt und angeschlossen wird. Abgerechnet wird an qualifizierten Arbeitsplätzen mit 19,00 € – 26,00 € je Stunde oder nach dem Erstmuster als Preis je Kabelsatz (Richtwert – Angebot nach Anfrage und Muster).

Was muss in der Zeichnung eines Modulkabelbaums stehen? Länge des Stamms und jedes Abzweigs mit Bezugspunkt und Toleranz, Position und Ausrichtung der Stecker, Kammerbelegung, die Kennzeichnung jeder Ader nach Ihrem Betriebsmittelkennzeichen und die Stellen für Wellrohr oder Gewebeband. Liegt ein Legeplan im Maßstab 1:1 vor, bauen wir danach das Nagelbrett für einmalig 120 € – 350 € (Richtwert – Angebot nach Anfrage und Muster); wie das abläuft, zeigt die Leistung Kabelbäume und Leitungssätze auf dem Nagelbrett. Fehlt der Legeplan, zeichnen wir nichts nach Gefühl, sondern fragen nach.

Wie wird ein Maschinenkabelbaum bei uns geprüft? Vor der Serie entstehen 3–5 Erstmuster mit gemessenen Längen, Crimphöhe und Abzugskraft je Kontakt und Fotos jedes Endes. In der Serie messen wir je Schicht 5 Crimphöhen und ziehen 2 Abzüge am Zugprüfgerät; am Ausgang prüfen wir jeden Kabelbaum zu 100 % auf Durchgang und Belegung mit dem Prüfadapter, den Sie beistellen. Der Prüfanteil von 10–15 % der Stückzeit steckt im Stundensatz, eine eigene Position gibt es dafür nicht.

Wo endet unsere Arbeit? Am geprüften, gebündelten Kabelsatz mit Prüfprotokoll. Verdrahten nach Stromlaufplan, den Einbau des Kabelbaums ins Gerät, THT-Bestückung, Serienmontage sowie Leuchten- und Spielzeugmontage übernimmt APOOL WERKE auf apool.de; hier geht es nur um konfektionierte Leitungen und Kabelbäume. Die zugehörigen Leistungen finden Sie im Bereich Montage und Elektromontage auf apool.de; beide Arbeiten laufen dort in denselben Betrieben.

Was geben Sie uns mit?

• Zeichnung oder Legeplan 1:1 mit Längen, Toleranzen, Bezugspunkten und Steckerpositionen je Modul
• Stückliste mit Herstellerartikelnummern für Leitungen, Kontakte, Gehäuse, Rundsteckverbinder und Wellrohr
• Leitungen und Kontakte abgezählt mit Lieferschein – plus 3 % Kontaktreserve
• Prüfadapter für die Durchgangs- und Belegungsprüfung der Modulkabelbäume
• Kennzeichnungsliste nach Ihrem Betriebsmittelkennzeichen und Stückzahlen je Maschine oder Baulos

Welche Losgrößen, welche Termine?

Welche Losgrößen, welche Termine? Im Maschinenbau bestellen die meisten Kunden nicht eine Jahresmenge auf einmal, sondern Kabelsätze je Maschine oder je Baulos – oft 5 bis 40 Maschinen, abgerufen im Rhythmus der Montage. Wir legen dafür eine Rahmenmenge mit Abrufen an: Zeichnung, Nagelbrett und Einrichtung bleiben nach dem Erstmuster im Auftrag, jeder Abruf startet ohne neue Freigabe, solange der Revisionsindex gleich bleibt. Ändert die Konstruktion einen Abzweig oder eine Länge, gibt es einen neuen Index und neue Erstmuster. Wenn eine Maschine vorgezogen wird, starten wir unter 48 Stunden mit 15 % Zuschlag, am Wochenende mit 25 % (Richtwert – Angebot nach Anfrage und Muster). Unser Rahmen: vom Musterlauf mit einer Handvoll Leitungen bis zur laufenden Serie mit wöchentlichen Abrufen.
